销售热线 ： 15921777585
021-31238660
上海均益路桥工程有限公司
地址：上海市嘉定区众仁路399号1幢12层B区J1088室
电话：021-31238660
手机：15921777585
----基于组合梁、叠合梁等桥梁防水组合体系
目前市场上混凝土桥面板桥梁防水材料现状：
1.常规材料采用溶剂型或者PB（II）型材料，一般条件下能满足普通桥梁防水需求，但对于大跨径、组合结构、叠合梁等防水等级较高的桥梁，为了保护自身结构的需要，普通防水材料一般不太满足，需特殊考虑。
2.对防水等级较高的桥梁防水一般采用浇注式沥青混凝土（GA）铺装或者甲基丙烯酸树脂防水体系，但造价相对较高。
为了适应此现状的需要，通过研发与运用，组合体系防水更满足上述情况。
组合防水体系：优异防水+优异粘结，通过优势互补组合达到既防水又粘结的效果。
左边图片涂布反应性渗透固结剂 右边没有
铺装方案：
® 组合型防水体系铺装结构示意图
|
沥青铺装层 |
沥青混凝土 |
|
Amper(II)组合防水粘结体系 |
溶剂类反应型防水粘结剂（粘结层） |
|
反应型树脂渗透固结防水剂（下封层） |
|
|
水泥混凝土板 |
喷砂处治，清洁、干净 |
该方案可以解决以下问题：
1、完善的防水体系
优良的渗透封闭作用及防水粘结作用，不仅保护桥面水泥混凝土板及结构体水渗入造成钢筋的锈蚀，而且保证铺装的耐久性，形成整体防水作用。
2、完善的层间稳定性
优良的粘结性能和抗剪切性能，提高了水泥混凝土与沥青铺装层层间的稳定性。
3、防施工破坏能力强
高弹塑性防水膜能有效抵抗热沥青混合料摊铺及碾压时热沥青混合料的破坏，不粘轮。
4、与水泥混凝土及沥青铺装层具有优良的协调性
Amper防水粘结体系经过大量试验证明，不仅与水泥混凝土的附着力大，而且与沥青混凝土的粘结强度高，不仅自身寿命长，也提高了铺装层的使用寿命。
反应型树脂渗透固结剂技术指标（下封层）
|
序号 |
项目 |
技术指标 |
试验方法 |
|
|
1 |
渗透深度 |
2～5mm |
卡尺 |
|
|
2 |
粘结强度(25℃） |
≥1.2 MPa |
拉拔试验 |
|
|
3 |
剪切强度（25℃） |
≥1.0 MPa |
压剪试验（角度45°） |
|
|
4 |
不透水性，0.3 Mpa |
30min不渗水 |
GB/T 16777-1997 |
|
|
5 |
低温柔韧性， -25℃±2℃ |
无断裂纹 |
GB/T 16777-1997 |
|
|
6 |
干燥性(25℃) |
表干 |
≤4 h |
GB/T 16777-1997 |
|
7 |
实干 |
≤12 h |
||
|
8 |
抗冻性，-20℃ |
20次不开裂 |
JC408—1991 |
|
|
9 |
耐热性 |
160±2℃，无流淌和滑动 |
JC/T975-2005 |
|
|
10 |
抗刺破及渗水 |
暴露轮碾试验（0.7Mpa，100次）后，0.3MPa水压下不渗水 |
GB/T12952-1991 |
|
|
11 |
耐盐性 |
在饱和NaCl溶液中浸100h， 表面无变化 |
ASTM D570-98 |
|

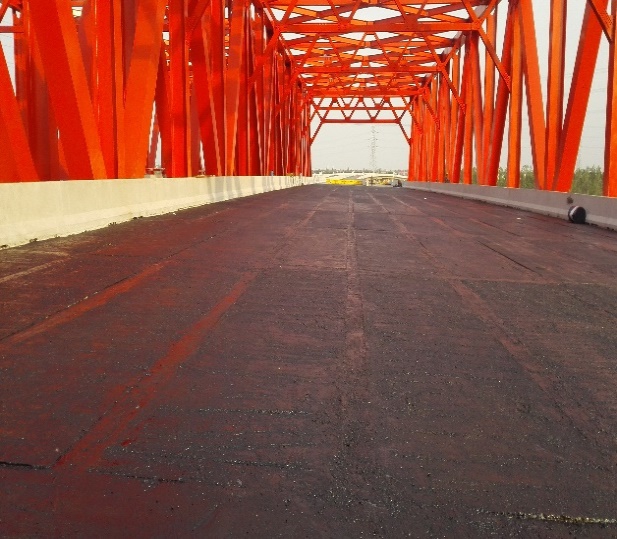

使用部分案例：
苏州中环快速路 重庆武陵山大桥
上海均益路桥工程有限公司 联系地址：上海市嘉定区众仁路399号1幢12层B区J1088室
联系电话：021-51059403 手机：15921777585
版权所有：上海均益路桥工程有限公司 沪ICP备18042733号-1
